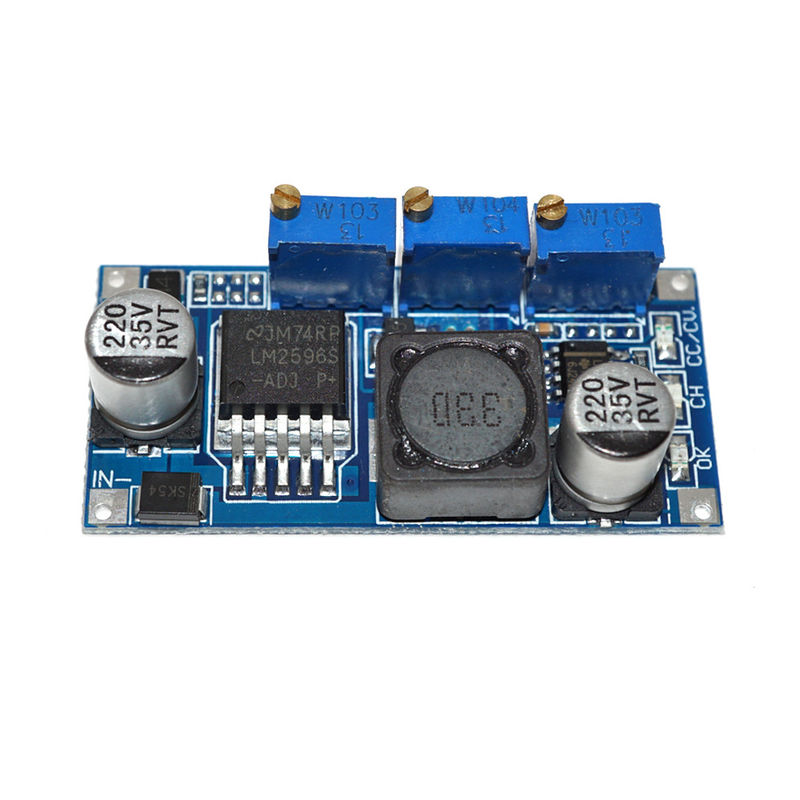

DC-DC는 Arduino 7V-35V에 1.25V-30V 3A를 위한 힘 단위 LM2596 단위 감지기를 내립니다

DC-DC는 힘 단위 LM2596 단위 7V-35V에 1.25V-30V 3A를 내립니다

묘사:

입력 전압: 5-35V
정격 출력 현재: 3A
산출 전압: 1.25 볼트에서 30V까지 지속적으로 조정가능한

탈락 전압: 단위를 산출을 아정되게 지키기 위하여 감소시키기 때문에 1.5V. 최소한 1.5V 압력 다름을 지키십시오.

책임 일정한 현재 나타내는 램프, 책임 지시자 램프, 램프 현재 조정가능한 매우 작은 양을 가진 이 제품.

크기: 48mm (l) *24mm (W) (높은) 포함하지 않는 *11.4mm, 전위차계를 (를 포함하여 전위차계 고도 13mm).

단위 성격: 비 고립된 단계적으로 감소하는 일정한 현재. 일정한 전압 단위 (CC CV). 위탁 단위.

응용 범위: 고성능 LED 일정한 현재 드라이브, 위탁하는 리튬 전지 (를 포함하여 ferroelectric), 4V, 6V, 12V, 14V의 24V 건전지 책임, NiCd와 NiMH 건전지 (건전지) 책임, 태양 전지판 및 바람 발전기.

산출 전압:

지속의 1.Adjustable (조정가능한 1.25-30V);

2.Requires 조정 산출 (1.25-30V 임의 선택 사이).

조정가능한 형태: 힘을 (7-35V) 정확하게 연결하고, 그 후에 산출 전압 사용 멀티미터 및 전위차계 (일반적으로, 숫사슴에 시계 방향으로 도는 회전 후원, 반대)를 감시하십시오.

산출 전압: 지속적으로 조정가능한 (1.25-30V 짐 규칙).

최대 산출 현재: 3A, (15W 보다는 더 많은 것은 탄미익을 만족시킵니다 설치합니다).

램프 현재를 도십시오: 일정한 현재 값 * (1% - 100%년), 일정한 현재 값과 같은 회전 램프 현재와 일정한 현재 값 결합 3A 2A로 일정한 교류 (0.1*3A=0.3A)의 0.1배에, 때 일정한 현행 규정의 가치 놓인 일정한 교류 (0.1*2A=0.2A)의 회전 램프 현재는 이고, 그 후에 램프 현재를 0.1배 입니다 돕니다.

탈락 전압: 2V

출력 전력: 자연적인 냉각 15W

효율성: 더 높은 전압 92% (최대 92% (, 고능률)

산출 잔물결: 20M 대역폭 (참고만을 위해)

입력 12V 산출 5V 3A 60mV (MAX)

작동 온도: 산업 급료 (- +85 ℃에 40 ℃) (환경 온도는 40 도를, 감소시킵니다 힘 사용을 초과합니다, 또는 강화하기 위하여 열을 낭비하십시오).

가득 차있는 온도: 45 ℃

판매 수수료 없는 매출 현재: 전형적인 10mA (12V 4.2V)

짐 정식 비율: + 1%

전압 규칙 비율: 0.5%

동 응답 속도: 5% 200uS

지시자: 일정한 교류 표시등은 위탁 표시등이 파라 후에, 빛을 위탁하는 빨강 빨갛습니다입니다.

산출 단락 보호: 그렇습니다, (일정한 현재의 가치를 놓는) 일정한 현재.

연결: 철사는 PCB에서 직접 용접해 할 수 있습니다.

건전지 위탁 방법:

1. 건전지와 단위의 입력 전압을 위탁하기 위하여 당신이 필요로 하는 위탁 현재 및 부유물 전압을 결정하십시오.

2. 조정가능한 일정한 전위차계는 3V에, 산출 전압 대략 통제됩니다.

3.Use 멀티미터 10A 현재 구획 측정 산출 단락 현재는, 산출 현재를 만들기 위하여 그 사이에 일정한 현재 전위차계를 조정해서 미리 결정한 현재 값을 도달합니다.

4.The 위탁 회전 램프 현재 과태는 위탁 현재 (현재 값)의 0.1배 입니다. 당신이 필요로 하는 경우에, 회전 램프 현재 전위차계를 조정하십시오 (일반적으로 조정하지 마십시오).

5. 뜨 책임 전압에 전압을 출력하기 위하여 만들 것이다 조정가능한 일정한 전위차계.

6.Connect 건전지, 위탁 시도하기 위하여 (1개, 2, 3, 4는, 5개 단계 단위 입력 파워, 건전지에 연결되지 않는 산출 판매 수수료 없는 매출입니다).

LED 일정한 현재 모는 사용 방법:

1. 당신을 LED를 모는 필요 운영합니다 현재와 최대 일 전압을 결정하십시오.

2. 규칙 불변의 것 전위차계; 2개는 3V에, 산출 전압 통제됩니다.

3.Use 멀티미터 10A 현재 구획 측정 산출 단락 현재는, 산출 현재를 만들기 위하여 그 사이에 일정한 현재 전위차계를 조정해서 LED 동작 전류를 도달합니다.

LED 최대 일 전압에 전압을 출력하기 위하여 만들 것이다 4.Adjustable 일정한 전위차계.

LED에 5.Connected, 시험 시험 기계. (1개, 2, 3는, 4개 단계 단위 입력 파워, LED 램프에 연결되지 않는 산출 판매 수수료 없는 매출입니다).
